英標常閉式氣動襯膠隔膜閥

+放大圖片

產品名稱：英標常閉式氣動襯膠隔膜閥
閥門型號：EG6B41J
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義

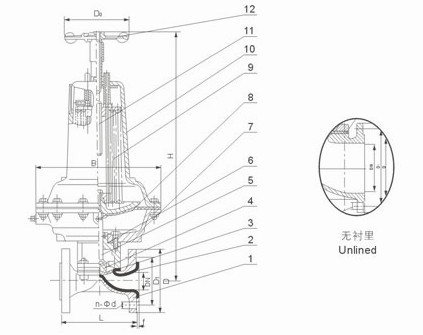

產品結構/安裝尺寸
故障原因及排除方法

產品關鍵字：氣動襯膠隔膜閥,常閉式氣動隔膜閥,襯膠隔膜閥,氣動隔膜閥,隔膜閥

EG6B41J常閉型英標襯膠氣動隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

產品名稱：英標常閉式氣動襯膠隔膜閥

產品特點：W型　JFS型　EG6K41W、J、F-6、10、16型

設計與制造按：GB12239或BS5156

結構長度按：GB12221或BS5156

蘭連接尺寸按：GB4216.4或BS4504

試驗與檢驗按：GB/T13927或BS5156

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

結構特點：

隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

EG6B41J氣動常閉式襯膠隔膜閥，EG6B41J-10，EG6B41J-6型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。

中國.上玉集團有限公司是專業生產襯膠閥門的廠家，英標常閉式氣動襯膠隔膜閥訂貨須知：
一、①英標常閉式氣動襯膠隔膜閥產品名稱與型號②英標常閉式氣動襯膠隔膜閥口徑③英標常閉式氣動襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的英標常閉式氣動襯膠隔膜閥型號，請按英標常閉式氣動襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

型號	公稱通徑 DN（mm）	尺寸（mm）										氣動裝置			質量（㎏）
		L		f	D1	D	D0	n-d	H	B	代號 ES	耗氣量（cm3）	氣源壓力（MPa）	氣源接頭（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代號 ES	耗氣量（cm3）	氣源壓力（MPa）	氣源接頭（in）
EG6B41WJFS-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163．87	0．3	1/8	6．3
	25	131	127	2	85	115	140	4-13．5	345	168	68	196．65	0．3-0．4	1/8	7．3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229．4	0．3-0．4	1/8	8．3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1458．7	0．3-0．4	1/4	14．3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3162．7	0．3-0．4	1/4	26
EG6B41WJFS-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1/4	30．8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6636．8	0．4-0．5	3/8	64．9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3/8	70．3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374．2	0．4-0．5	3/8	80．7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0．5	3/8	131．2
EG6B41WJFS-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0．5	3/8	212

注：

1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。

可能產生的故障	原因	消除方法
手輪操作不靈活	1.閥桿彎曲 2.螺紋損傷	1.更換閥桿 2.修正螺紋，并加潤滑劑
氣動隔膜閥不能自動啟閉	1.起源壓力過低 2.彈簧頂緊力過大 3。橡膠隔膜損壞	1.調高供氣壓力 2.減少彈簧頂緊力 3.更換隔膜
閥體與閥蓋連接處滲漏	1.連接螺栓松動 2.閥體內膠層破裂	1.緊固連接螺栓 2.更換閥體
